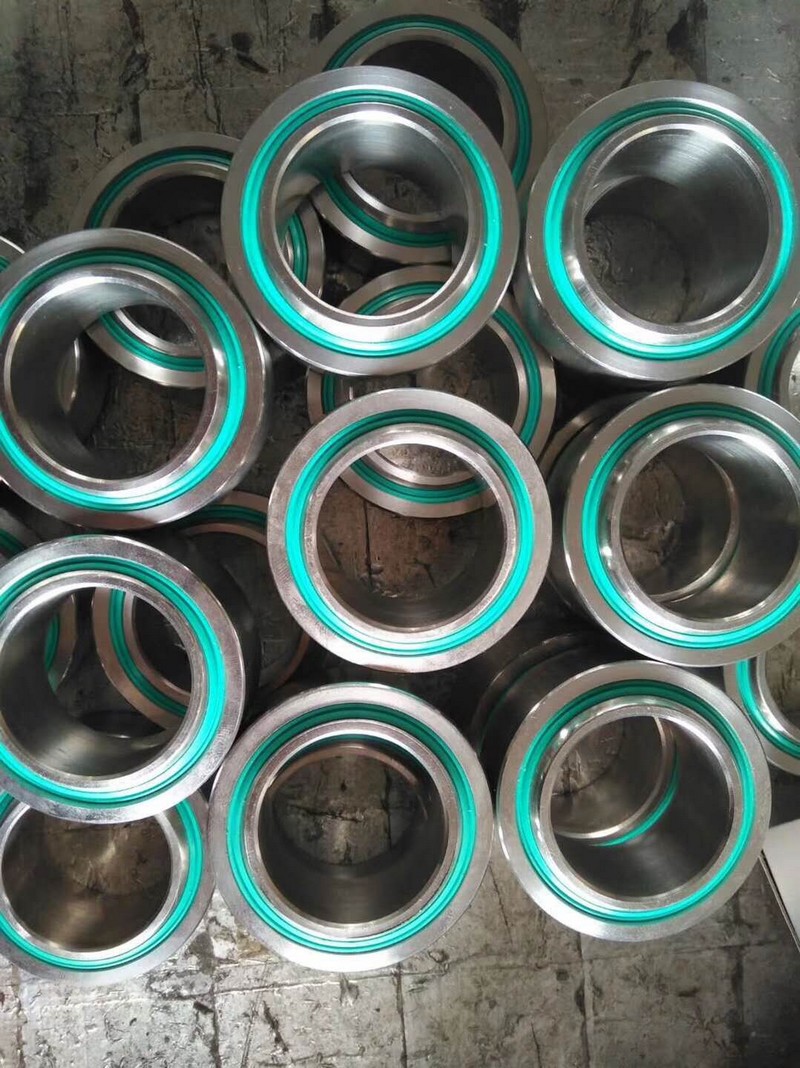

固定軸關節軸承
為了防止不必要的軸承在軸上或房屋運動內, 圈和外圈的軸承應軸向。軸向固定包括軸向位置和軸向緊固。
1、軸方向
基準端關節軸承內圈肩定位支承定位的外殼孔的外環。為了確保軸承的臉和軸 (齒輪) 接近肩上,應確保在設計時 (塊),軸肩角 r 小于軸承裝配倒角;要轉移的軸向載荷和易于組裝和拆卸軸 (齒輪) 肩上應該有一定的高度。根據軸承裝配倒角選定的軸 (齒輪) 肩高
2、 軸向緊固
關節軸承的軸向緊固總是處于由軸承的位置確定位置。其中包括軸承內圈固定和固定在外殼的軸上的軸向緊固。雖然軸承內圈和外圈,需要精確的定位,但不是一定在同一時間軸則應遵守的要求支持固定。固定的支撐結構,侮辱支持只能單向軸向載荷,因此,從單方向的軸向固定,另一端移動支撐結構,在兩個方向,固定端軸向載荷,因此雙向軸向固定必要的同時可動軸承類型和旅行以確定固定的方式,
3、 軸向固定五
許多類型的軸向固定裝置,軸向負載選擇應考慮到尺寸、 速度級別、 類型的軸承在軸的安裝位置和刪除條件。大的軸向載荷,速度高內, 圈不,鎖緊螺釘鎖緊墊圈外, 端帽螺紋環緊固。小的軸向負荷時,低轉速、 內圈軸用彈性擋圈、 袖子、 軸套等,用在外環孔彈性擋圈、 卡環等。許多與軸承的軸向固定設備有標準化的零件。示例、 鎖緊螺母、 鎖緊墊圈,彈簧領子、 袖子、 軸套等軸 (孔)。
揚州市邦潤機械有限公司http://soshou.cn/
關節軸承的分類:向心關節軸承、角接觸關節軸承、推力關節軸承、桿端關節軸承。
一、關節軸承根據不同的分類方法,按所能承受負荷的方向或公稱接觸角不同,分為下列各類。
1、向心關節軸承—用于承受徑向負荷,其公稱接觸角從0度至45度,按其公稱接觸角的不同,又可分為:
a.徑向接觸向心關節軸承—公稱接觸角為0度的向心關節軸承,適于承受徑向負荷。但也能在承受徑向負荷的同時,承受不大的軸向負荷。
b.角接觸向心關節軸承—公稱接觸角大于0度,但小于或等于45度的向心關節軸承,能承受徑向負荷和軸向負荷同時作用的聯合負荷。
2、推力關節軸承—用于承受軸向負荷,其公稱接觸角大于45度至90度,按公稱接觸角的不同,可分為:
a.軸向接觸推力關節軸承—公稱接觸角為90度的推力關節軸承,適于承受純軸向負荷。
b.角接觸推力關節軸承—公稱接觸角大于45度,但小于90度的推力關節軸承,適于承受軸向負荷,但也能承受聯合負荷(此時其徑向負荷值不得大于軸向負荷的0.5倍)。
二、關節軸承按其外圈的結構分為:
a.整體外圈關節軸承;
b.雙半外圈關節軸承;
c.單縫外圈關節軸承;
d.雙縫外圈(剖分外圈)關節軸承。
三、關節軸承按是否附有桿端或裝于桿端上分為:
a.一般關節軸承;
b.桿端關節軸承。
四、關節軸承按其工作時是否需補充潤滑劑分為:
a.非自潤滑關節軸承;
b.自潤滑關節軸承。
五、關節軸承按其所能承受負荷的方向、公稱接觸角和結構型式分為:
a.向心關節軸承;
b.角接觸關節軸承;
c.推力關節軸承;
d.桿端關節軸承。
